Revue technique automobile Mercedes-Benz Classe G: Chaîne cinématique

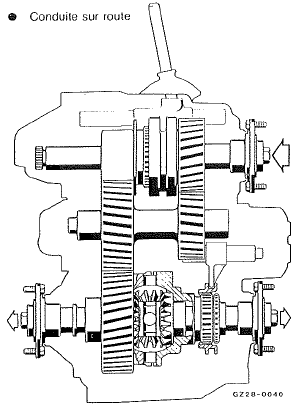

  • Conduise sur route

Position "s" du levier de commande

Position "s" du levier de commande

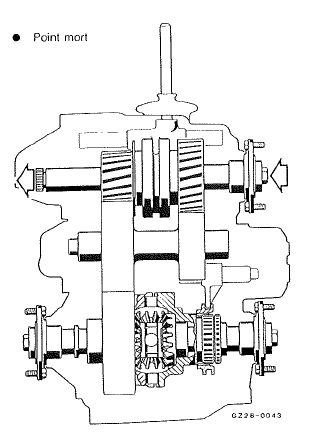

  • Point mort

Position "n" du levier de commande

Position "n" du levier de commande

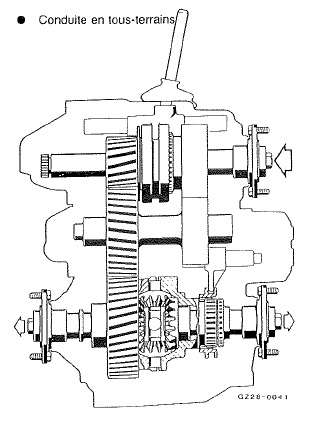

  • Conduite en tous-terrainsfl

Position "g" du levier de commande

Position "g" du levier de commande

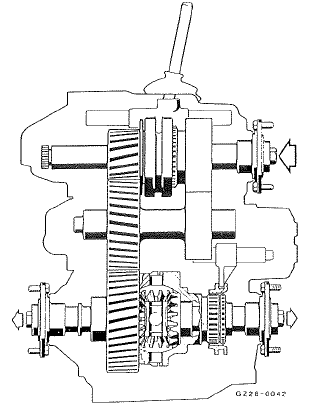

Position "g" du levier de commande

Position "g" du levier de commande blocage de différentiel enclenché

    Vue en coupe
    Boîte de transfert vg 150 Depuis le moteur  vérin de sélection - blocage de différentiel  sortie vers le pont av  blocage de différentiel ...

    Caractéristiques techniques
    A = arbre primaire B = arbre de sortie vers le pont ar C = arbre de sortie vers le pont av X = sens de la marche Nombres des dents Capacités Couples de serrage ...

    D'autres materiaux:

    Caractéristiques techniques
    A = arbre primaire B = arbre de sortie vers le pont ar C = arbre de sortie vers le pont av X = sens de la marche Nombres des dents Capacités Couples de serrage ...

    Légende du schéma électrique 200/230/300 ge
    1 alimentation en courant 2 Commande de démarrage 3 Projecteur 4 Essuie-giace, soufflante de chauffage, circulation d'air 5 Feux-stop, rétroviseur extérieur, avertisseur 6 Essuie-glace de lunette ar, lave-glace de lunette ar 7 Clignotant, feux d ...

    Vue en coupe
    Boîte de vitesses à 5 rapports gl 76/27 k-5 Volant à deux masses embrayage butée de débrayage arbre primaire mécanisme de changement de vitesse, 3e et 4e rapports  pignon de 3e  pignon de 2e  mécanisme de changeme ...
