Revue technique automobile Mercedes-Benz Classe G: Vue en coupe

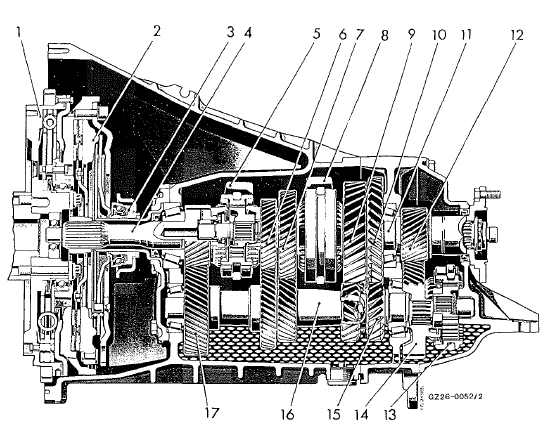

Revue technique automobile Mercedes-Benz Classe G / Boîte de vitesses mécanique / Vue en coupe

Boîte de vitesses à 5 rapports gl 76/27 k-5

  1. Volant à deux masses
  2. embrayage
  3. butée de débrayage
  4. arbre primaire
  5. mécanisme de changement de vitesse, 3e et 4e rapports
  6.  pignon de 3e
  7.  pignon de 2e
  8.  mécanisme de changement de vitesse, 1er et 2e rapports
  9.  pignon de 1er
  10. pignon de marche ar - arbre secondaire
  11. arbre secondaire
  12. pignon de 5e
  13. mécanisme de changement de vitesse, 5e rapport
  14. pignon d'arbre intermédiaire, 5e rapport
  15. pignon de marche ar - arbre intermédiaire
  16. arbre intermédiaire
  17. pignon d'arbre intermédiaire
    Généralités
    Sur ia boîte de vitesses 717.43 (Gl 76/27k-5), toutes les pièces du carter e! Le couvercle sont réalisés en fonte d'alliage iéger. Les carters de boîte de vit ...

    Chaîne cinématique
    1Er rapport 2E rapport 3E rapport 4E rapport 5E rapport Marche ar ...
