Revue technique automobile Mercedes-Benz Classe G: Courbes de puissance

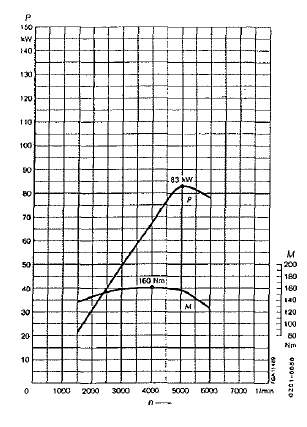

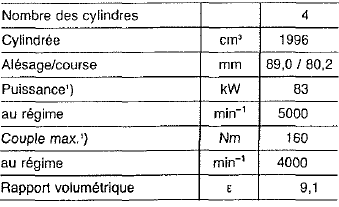

M 102 e 20 kat

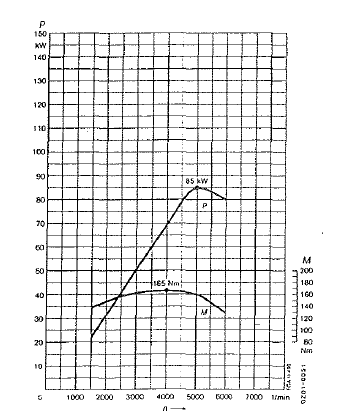

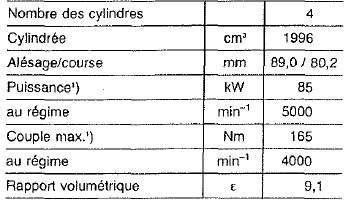

M 102 e 20 sans kat

M 102 e 20 sans kat

  1. La puissance spécifiée conformément à ia directive 88/195/ce est effectivement disponible à l'embrayage pour la propulsion après déduction de toutes les puissances annexes.

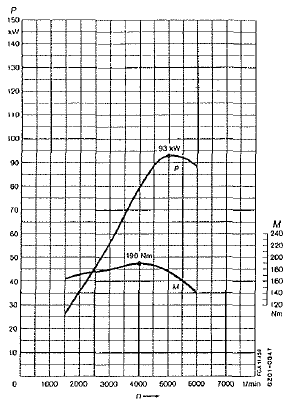

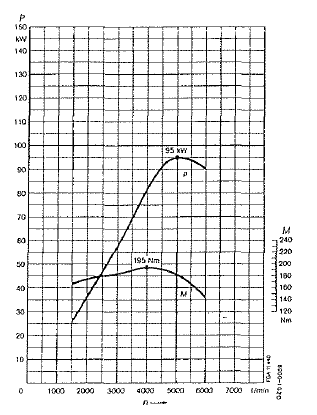

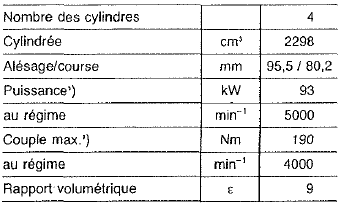

M 102 e 23 kat

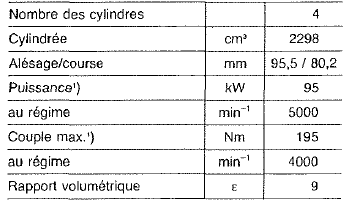

M 102 e 23 sans kat

M 102 e 23 sans kat

  1. La puissance spécifiée conformément à la directive 88/195/ce est effectivement disponible à l'embrayage pour îa propulsion après déduction de toutes les puissances annexes.

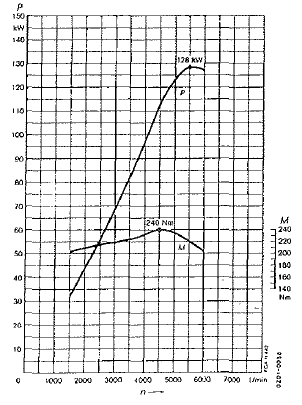

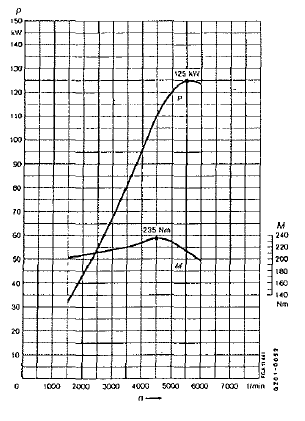

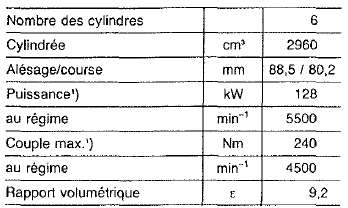

M 103 e 30 kat

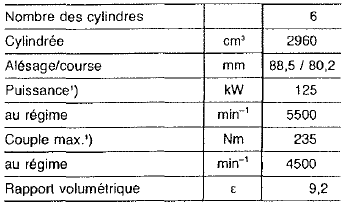

M 103 e 30 sans kat

M 103 e 30 sans kat

  1. La puissance spécifiée conformément à la directive 88/195/ce est effectivement disponible à l'embrayage pour la propulsion après déduction de toutes les puissances annexes.

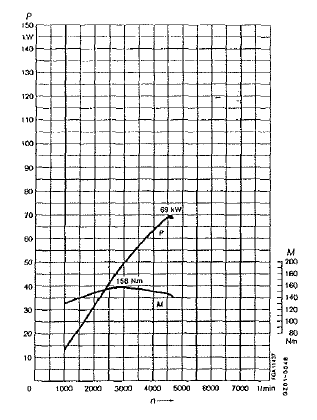

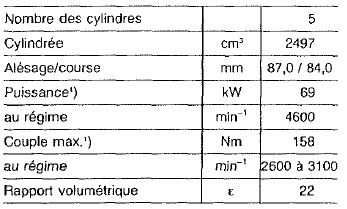

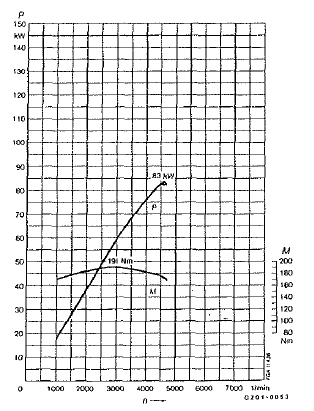

Om 602 d 25

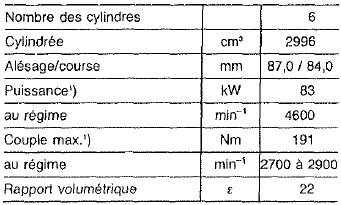

Om 603 d 30

Om 603 d 30

  1. La puissance spécifiée conformément à la directive 88/195/ce est effectivement disponible à l'embrayage pour (a propulsion après déduction de toutes les puissances annexes.
    Vue en coupe
    Moteur 102 Moteur 103 Moteur 602 Moteur 603 ...

    Schéma de fonctionnement du système d'injection mécanique/électronique de carburant
    Moteur 102.989 Kat 1 Régulateur de mélange 40 régulateur de pression à diaphragme 55 filtre à carburant 57 accumulateur de carburant 75 réservoir de ...
