Revue technique automobile Mercedes-Benz Classe G: Détente

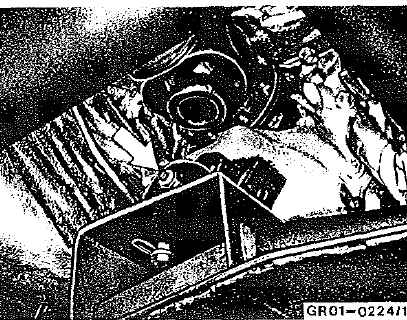

Nota: les blocs de suspension du moteur doivent être détendus lors du 1er service après-vente. 1 Desserrer les écrous des vis de butée sur les deux blocs de suspension av du moteur.

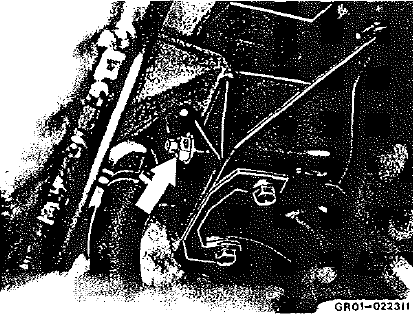

2 Desserrer i'écrou de la vis de butée du bloc de suspension ar du moteur.
3 Secouer le moteur transversalement.
4 Serrer à bloc les écrous des vis de butée des blocs de suspension du moteur.

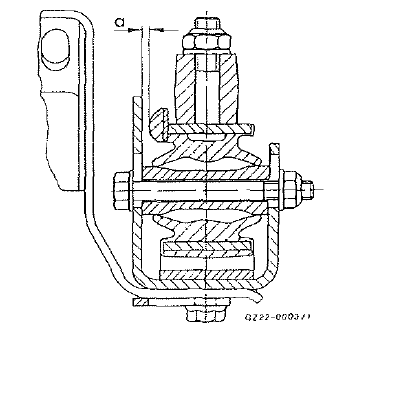

5 Contrôler la cote de référence a = 2 à 4 mm.
