Revue technique automobile Mercedes-Benz Classe G: Contrôle de l'étanchéité du système d'arrêt pneumatique à dépression - moteur 602,603

Revue technique automobile Mercedes-Benz Classe G / Moteur / Contrôle de l'étanchéité du système d'arrêt pneumatique à dépression - moteur 602,603

Valeurs de contrôle

Outillage spécial

Outillage spécial

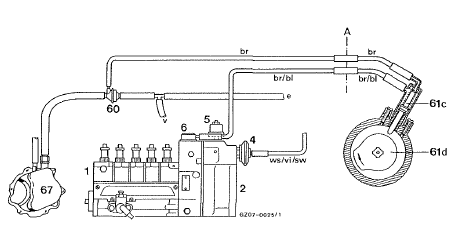

Schéma de fonctionnement

Schéma de fonctionnement

1 Pompe d'injection

1 Pompe d'injection
2 régulateur
4 capsule anéroïde, enrichissement de ralenti
5 unité ada (compensateur de pression en altitude)
6 capsule anéroïde (stop)
60 valve antiretour
61c valve, commutateur de préchauffage/démarrage
61 d disque de came, commutateur de préchauffage/ démarrage (valve ouverte)
A cloison
e côté aspiration, frein (servofrein)
v réservoir à dépression
ws = blanc
vi = violet
sw = noir
br - marron
bl = bleu

Nota: avant d'exécuter ce programme de contrôle, vérifier tous les flexibles et tous ies raccords pour fissures ou fuites.

Moteur 603
6 Déposer le couvercle dans le caisson de roue gauche. 7 Débrancher le manchon de caoutchouc entre le dépoussiéreur d'entrée et le filtre à air. ...

Déroulement du programme de contrôle
...
