Revue technique automobile Mercedes-Benz Classe G: Généralités
Sur les véhicules tous terrains de la série 463 esl installé le pont ar de la version hlo/11 s-1,8.
Le pont est installé de série avec une voie de 1425 mm.
Le plan de symétrie du corps de pont est décalé vers la
droite de
100 mm avec la voie de 1425 mm
125 mm avec fa voie de 1475 mm
En présence de la version spéciale 020454, voie large, la voie est augmentée de 50 mm.
Nota: pour les largeurs de voie, voir le groupe 40

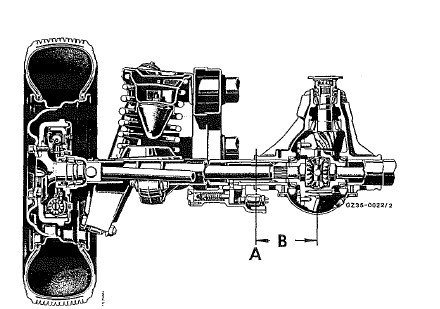

A = milieu du pont
B = 100 mm
Modèles équipés
Modèle spécifique d'un pays déterminé par ex. Italie
sa = version spéciale
Code de désignation commerciale
...
Vue en coupe
Hl 0/11 s - 1,8
Ressort hélicoïdal
amortisseur
ressort auxiliaire de caoutchouc
cadre de châssis
pignon d'attaque
bride d'entraînement ...
D'autres materiaux:
Abs tout-terrain
Lorsque la gamme de rapports low range de la boîte de transfert est
sélectionnée, un abs spécialement adapté à
la conduite en tout-terrain est automatiquement
activé.
Lorsque la vitesse est inférieure à 37 mph
(60 km/h), les roues a ...
Transmetteur de température
Un transmetteur de température est vissé dans ta
culasse des moteur 603 pour ia commande des temps
de pré- et de post-chauffage.
Avec ie moteur 602, le transmetteur de température est
vissé dans ie carter de la pompe à liquide de refroidissement
...
Plan d'occupation pour la réglette de branchement sur le bloc de commande de
l'abs
1 Plus depuis le relais de protection
2 excitation pour la valve avant gauche
4 masse pour le capteur avant gauche
6 plus pour le capteur avant gauche
7 plus pour le capteur arrière gauche
9 masse pour le capteur arrière gauche
10 masse pour le bloc de commande
11 plus pour ...
