Généralités

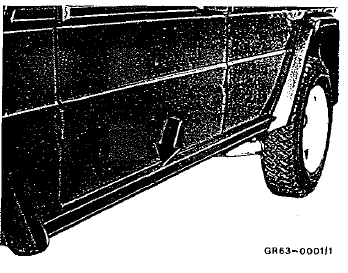

Bordure de protection, en bas, collée. (Seuil)

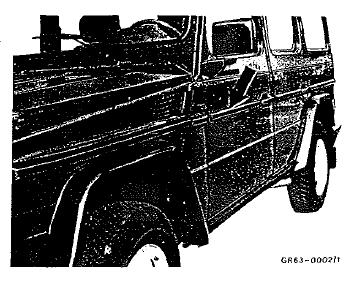

Bordure de protection, à mi-hauteur, collée.

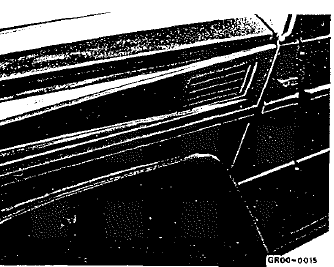

Ouïe d'aspiration d'air dans l'aile av gauche

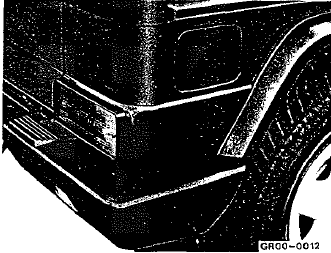

Tubulure de remplissage du réservoir, à l'arrière à droite, sous le volet
Vue d'ensemble
Direction
Arbre de direction avec tube de coionne de direction
joint à cardan
section coulissante de l'arbre de direction
barre d'accouplement
amortisseur de direction
levier d'accouplement de fusée
levier de sortie du boîti ...
Remarques importantes concernant les réparations
Soudage
Lors d'un soudage à l'arc, il faut débrancher le câble de
masse de la batterie.
Peinture
Lors de travaux de peinture, ie bloc de commande
électronique peut être soumis brièvement à 95c max.
Et pour une durée plus longue (env. 2 H. ...
Schéma
Roue libre du convertisseur
ruban de frein b1
embrayage k1
frein multidisque b3
train planétaire de ravigneaux
train planétaire ar
embrayage k2
ruban de frein b2
arbre de sortie
roue libre f
arbre primaire
&nb ...
