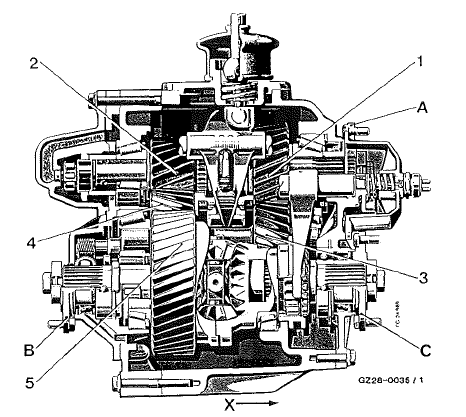

A = arbre primaire
B = arbre de sortie vers le pont ar
C = arbre de sortie vers le pont av
X = sens de la marche
Nombres des dents
Capacités

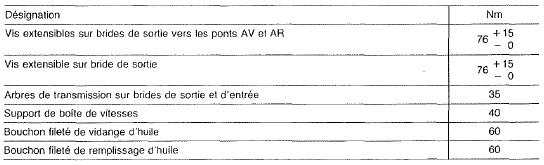

Couples de serrage
Remarques générales
Attention
si vous montez des jantes et des pneus de
dimensions incorrectes, les freins de roue ou
les composants de la suspension des roues
risquent d'être endommagés. Il y a risque
d'accident.Les jantes et les pneus doivent toujours être
remplacés ...
Vue explosée - admission d'air, vue éclatée
Dépoussiéreurd'entrée à cyclone
purgeur d'eau
tubuiure d'admission
auvent d'admission
tube de sortie d'eau
tube de sortie de poussière
Le séparateur d'entrée est relié aux filtres à air au moyen
d'un manchon de caout ...
Admission d'air
L'air d'admission est aspiré par une grille dans l'aile
gauche au-dessus du pare-chocs latéral.L'air est dirigé
vers l'avant à travers un purgeur d'eau et un dépoussiéreur
d'entrée à cyclone. Les tubes de sortie d'eau et de
poussière ...
