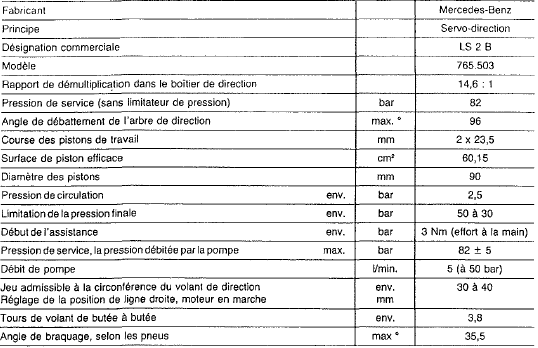

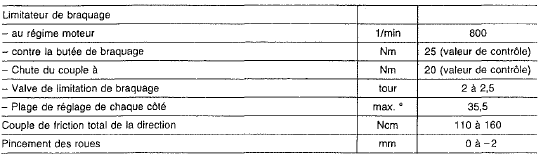

Valeurs de réglage

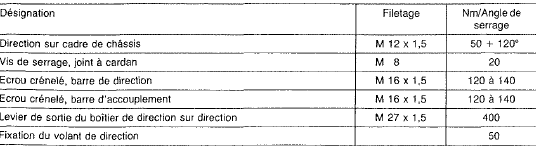

Couples de serrage

Généralités
Système d'alimentationCommande manuelle du toit ouvrant
Le servomoteur se trouve dans le compartiment
de chargement, derrière la garniture de
paroi arrière.
Ouvrez la porte du compartiment de chargement.
retirez le protège-arête 1 du montant de
la porte (flèche 2).
détachez la garniture ...
Phase de montée de la pression
Dans la phase de montée de la pression, la pression engendrée par le
maître-cylindre de frein est envoyée par
l'intermédiaire des électrovalves ouvertes aux freins de roue.
Unité hydraulique (schéma, établissement de ia pression)
...
Vue en coupe
Al 0/3 cs - 1,3
Conduites de freinage
ressort hélicoïdal
amortisseur
cadre de châssis
trompette
demi-arbre de roue
vis de remplissage d'huile
couvercle de différentiel
couronne dentée
corp ...
