Revue technique automobile Mercedes-Benz Classe G: Généralités

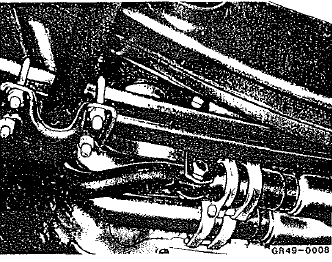

Le tuyau d'échappemenl est installé transversalement vers l'extérieur devant le tablier d'auvent, dans le passage de roue, puis sous le plancher du véhicule à l'extérieur du longeron de cadre, à l'arrière à droite dans le sens de ia marche.

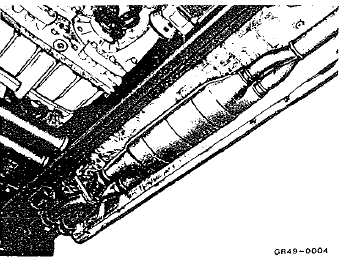

Le catalyseur, ou le silencieux d entree sur les versions à recyclage des gaz d'échappement et diesel, est installé devant la tulipe de tube de cadre de châssis.

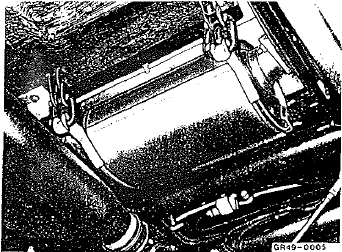

Le tuyau se poursuit à simple flux transversalement au véhicule au-dessus du longeron vers le silencieux moyen. Dans cette section, le tuyau est isolé sur tous les types. Une tôle pare-feu est disposée au-dessus du silencieux moyen.

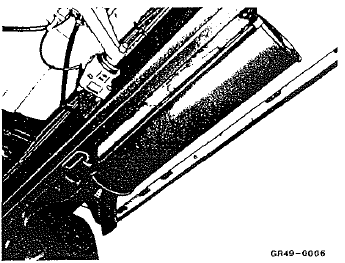

Ensuite, le tuyau continue à simple llux au-dessus du longeron gauche vers le silencieux principal, à gauche, sous le plancher du véhicule, à l'extérieur du longeron de cadre. Une tôle pare-leu est disposée entre le silencieux principal et le support de carrosserie.

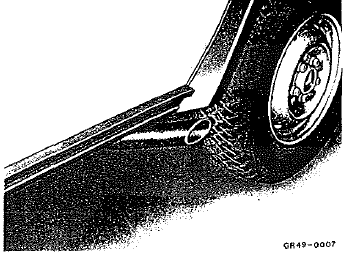

Le tube d'extrémité est dirigé à 40 vers l'arrière et l'extérieur devant le passage de roue ar gauche.

L'ensemble du système d'échappement est suspendu à la carrosserie.
