Revue technique automobile Mercedes-Benz Classe G: Identification dans les schémas de câblage et  les schémas électriques

Revue technique automobile Mercedes-Benz Classe G / Equipement électrique / Identification dans les schémas de câblage et  les schémas électriques

Désignations de destination des conducteurs

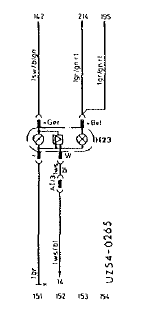

La désignation de la destinalion d'un conducteur renvoie au trajet du courant, sur lequel le câble se poursuit.

Par ex.: Les câbles supérieurs se continuent sur les trajets de courant 142, 214, 195.

Le câble inférieur se continue sur le irajet de courant 14.

Identification des points de branchement à la masse

Identification des points de branchement à la masse

W1 = masse principale (derrière le combiné d'instruments)
W1 = masse principale (espace pour ies jambes, à droite/traverse = droite)
W2 = masse, à l'avant, à droite (au voisinage du bloc optique)
W9 = masse, à l'avant, à gauche (au voisinage du bloc optique)
W10 = masse, batterie
W11 = masse, moteur (câble électrique vissé)
W12 = masse, console moyenne
W20 = masse, porte avant gauche
W21 = masse, porte avant droite
W26 = masse, montant ar gauche
W27 masse, montant ar droit

Codification couleurs des câbles

bl = bleu
blk = nu
br = marron
ge = jaune
gn = vert
gr - gris
li = violet
nf = couleur naturelle
rs = rose
rt = rouge
sw = noir
ws - blanc

Par ex.: Désignation de câbie 1 bl/swws section du câble = t mm2
couleur de base bl = bleu
1 re codification = noir couleurs sw
2e codification = blanc couleurs ws

Schéma électrique

    Composants électriques
    Transmetteur b5 Pression d'huile (m 102/103) Transmetteur b5 Pression d'huile (om 602/603) Transmetteur de température b11/7 ou b13 Système de préchauffage et indicat ...

    Schéma électrique
    ...
