Revue technique automobile Mercedes-Benz Classe G: Modèles équipés

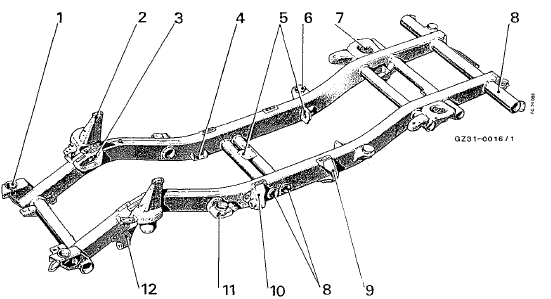

Vue d'ensemble
- Support, fixation avant de la carrosserie
- support, amortisseur et ressorts avant
- support, suspension du moteur
- support, fixation de la boîte de vitesses
- support, fixation de la boîte de transfert
- support, fixation arrière de la carrosserie
- support, des ressorts ar, de l'amortisseur, et sur îa traverse, fixation pour le correcteur de freinage et le bras oscillant transversal ar
- traverse tubulaire (avec support à l'arrière pour fixation de la carrosserie)
- console, bras oscillant longitudinal ar
- console, bras oscillant longitudinal av
- support, fixation de la carrosserie
- console, bras oscillant transversal av

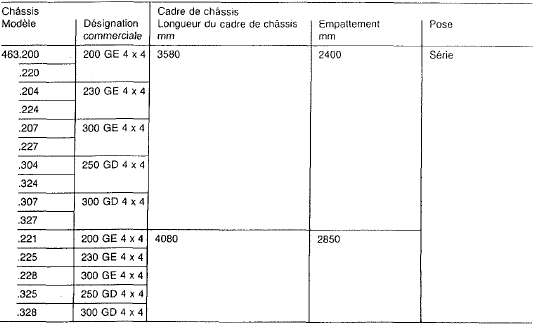

Cadre de châssis
...
Généralités
Modifications importantes par rapport au cadre de
châssis des types 460:
le cadre est renforce au voisinage du pare-chocs av e
de l'attelage à chape pour améliorer ia iransmiss& ...
D'autres materiaux:
Charges tractées
Charge sur timon
Position de la rotule
Position de la rotule du dispositif d'attelage
respectez les cotes indiquées sur l'illustration
lorsque vous choisissez une rotule. ...
Contrôle de concentricité de la bride
Outillage spécial
Valeurs de contrôle
Couples de serrage
Contrôle
Nota : effectuer ce contrôle en cas de réclamations pou
mouvement de nutation aux brides.
1 Désaccoupler l'arbre de transmission et monter le
bride de mesure.
460 589 0 ...
Vue en coupe
Boîte de vitesses automatique à 4 rapports w4a 028
Arbre primaire
convertisseur de coupie
reniflard du carter de convertisseur de coupie
pompe primaire
ruban de frein b1
embrayage k1
frein muitidisque b3
train planétaire de ravigneaux
satellite l ...
