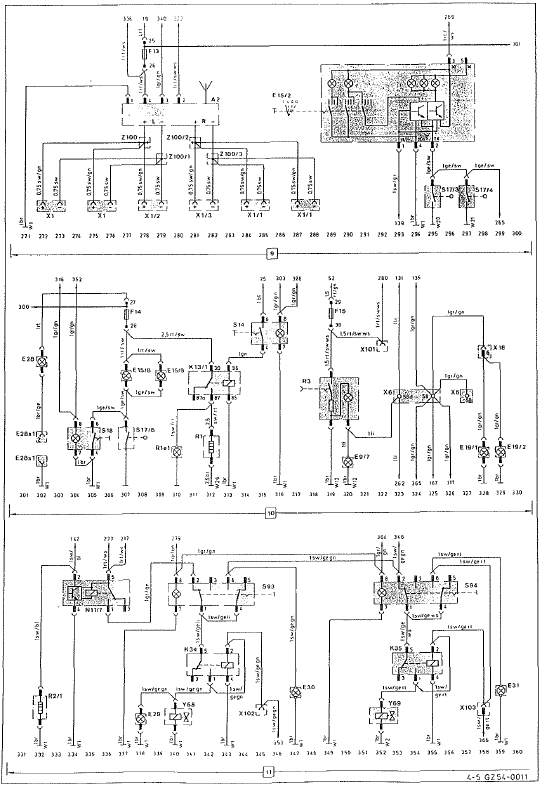

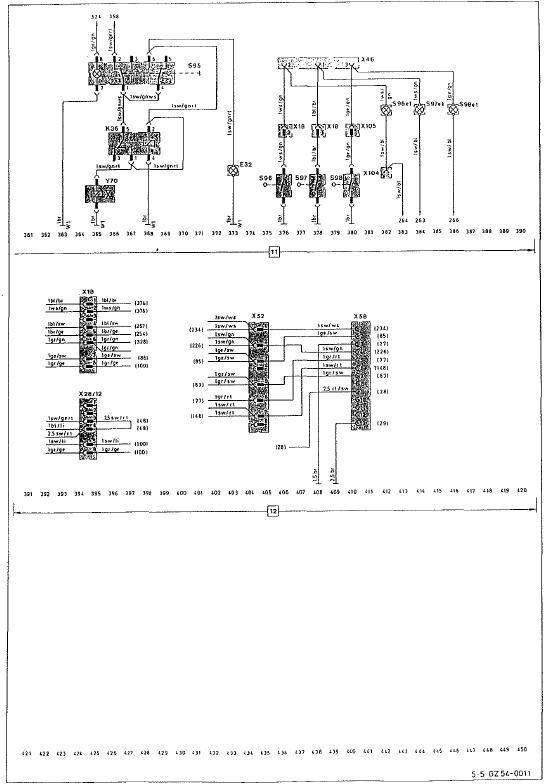

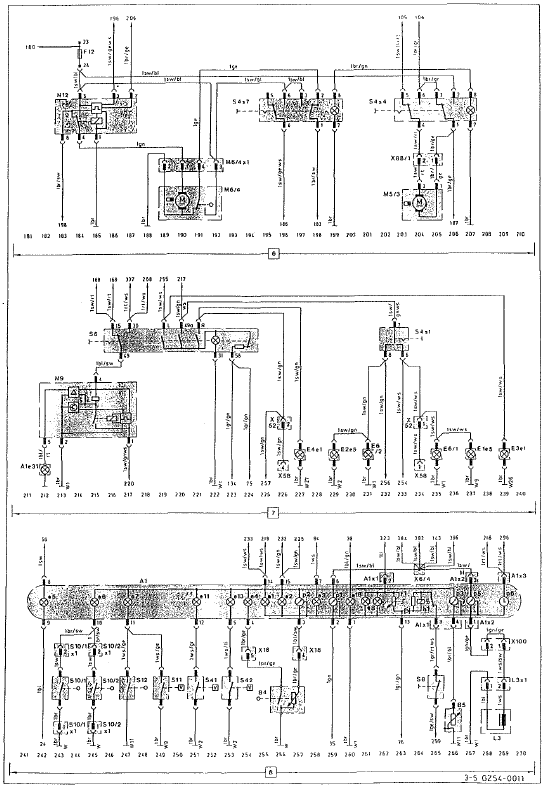

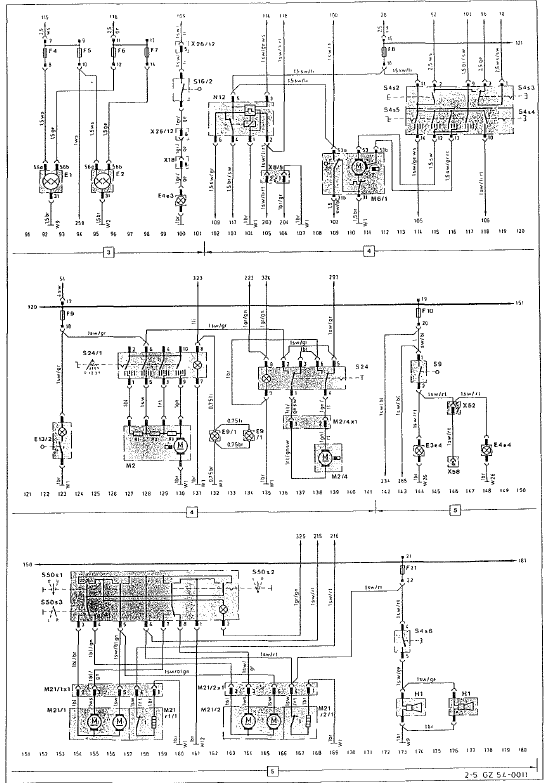

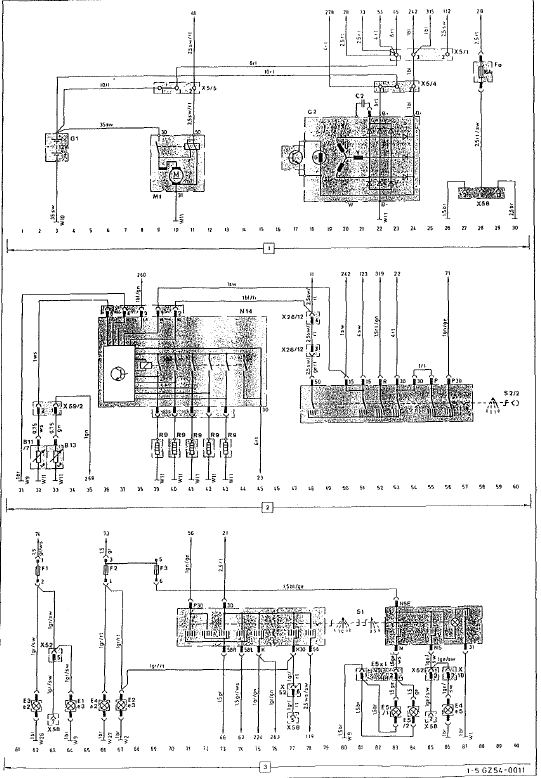

Revue technique automobile Mercedes-Benz Classe G: Schéma électrique 250 gd

Schéma électrique 300 ge

Schéma électrique 300 gd
