Revue technique automobile Mercedes-Benz Classe G: Admission d'air
L'air d'admission est aspiré par une grille dans l'aile gauche au-dessus du pare-chocs latéral.L'air est dirigé vers l'avant à travers un purgeur d'eau et un dépoussiéreur d'entrée à cyclone. Les tubes de sortie d'eau et de poussière sont envoyés à travers les caissons de roue dans le compartiment moteur et sont ainsi protégés du gel.

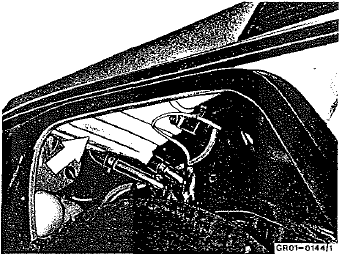

Purgeur d'eau

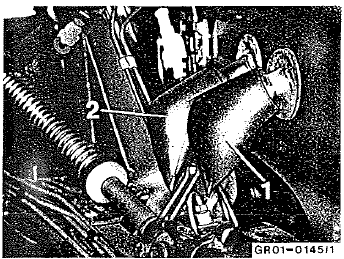

- Valve d'évacuation de poussière
- Valve d'évacuation d'eau
Carter d'huile
Les carters d'huiie ont été adaptés aux conditions d'installation
spéciales dans les véhicules tous terrains afin
d'assurer une alimentation sûre en huile du ...
Vue explosée - admission d'air, vue éclatée
Dépoussiéreurd'entrée à cyclone
purgeur d'eau
tubuiure d'admission
auvent d'admission
tube de sortie d'eau
tube de sortie de poussière
Le s&eacut ...
