Revue technique automobile Mercedes-Benz Classe G: Généralités

Récapitulation des types et des ensembles mécaniques

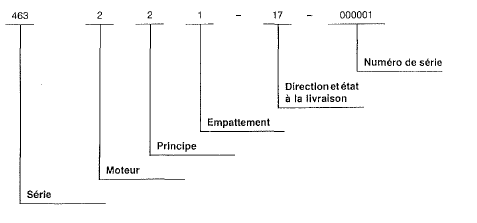

Code des modèles

Code des modèles

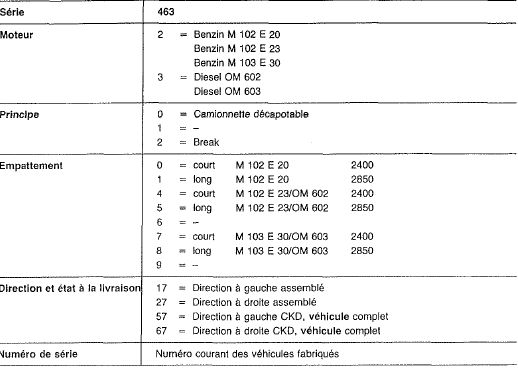

Tableau d'affectation

Tableau d'affectation

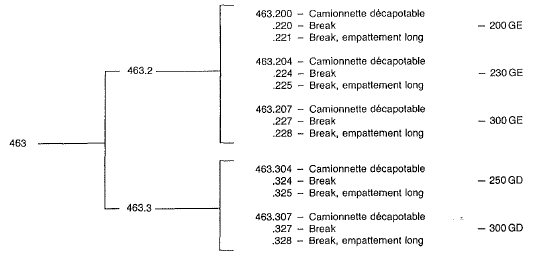

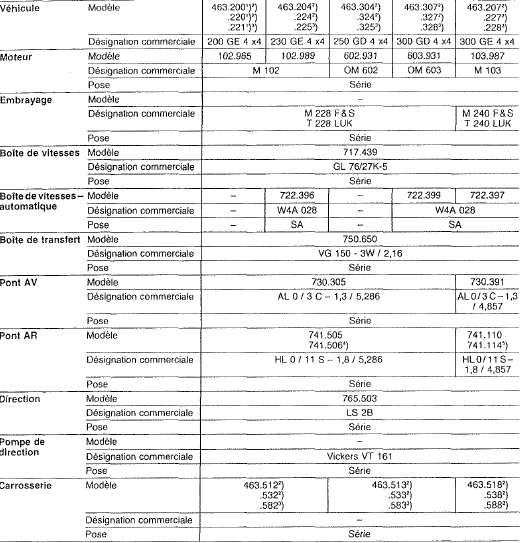

Modèles équipés

Modèles équipés

  1. Modèle spécifique pour un pays par ex. Italie
  2.  empattement 2400 mm
  3.  empattement 2850 mm
  4.  pour véhicules modèles 463.221 / 225 / 325 / 328
  5.  Pour véhicules modèles 463.228
Revue technique automobile Mercedes-Benz Classe G
...

Vues des véhicules
Camionnette décapotable Break Break-empattement long ...
