Pendant la phase de réduction de la pression, le liquide de frein s'écoule à travers ies électrovalves et les accumulateurs (6) dans la pompe de retour (7). Pour ne pas épuiser le volume du maître-cylindre de frein, la pompe de retour (7) délivre le liquide de frein contre la pression dans le maître-cylindre de frein. Pour l'insonorisation des pompes, chaque circuit de (rein comporte un silencieux (10). Ce cycle de régulation se répète tout le temps d'un (reinage régulé, jusqu'à relâchement de la pédale de frein ou jusqu'à peu avant l'arrêt du véhicule.

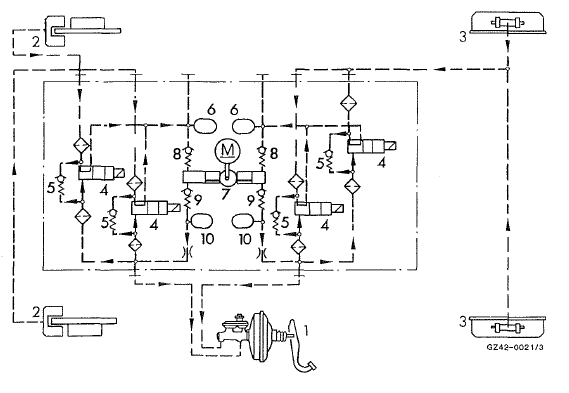

Unité hydraulique (schéma, réduction de la pression)

Phase de tenue de la pression
Description et fonctionnementLégende du schéma électrique 250/300 gd
1 Ahmentaiion en courant
2 Commande de préchauffage et de démarrage
3 Projecteurs
4 Essuie-glace de pare-brise, soufflante de chauffage, circulation d'air
5 Feux-stop, rétroviseur extérieur, avertisseur
6 Essuie-glace de lunette ar, lave-glace ...
Remarques générales
Vous trouverez des indications relatives à la
pression des pneus montés départ usine sur
votre véhicule sur les plaques d'information
présentées ici.
En cas de traction d'une remorque: reportez-
vous à la valeur maximale indiquée pour
l ...
Consignes de sécurité importantes
Veuillez respecter les réglages recommandés
qui sont décrits dans les pages suivantes.
Sinon, les vitres risquent de se couvrir de
buée. Dès lors, vous n'êtes plus en mesure
d'évaluer les conditions de circulation et pouvez
provoquer un accident ...
