Schéma

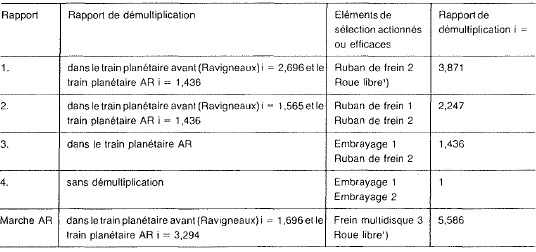

Positions du levier de sélectionContrôle des composants électriques
-moteur 103
A. Vérificateurs et schémas de branchement
B. Tableaux d'anomalies pour l'affichage de
rapport de détection
C. Programme de contrôle avec la boîte à
prises
1. À 12. Etapes de contrôle conformément à l'affichage
de rapport de d& ...
Disposition des courroies trapézoïdales
Véhicules sans climatiseur
Véhicules avec climatiseur
200 Ge
230 Ge
Vilebrequin
Galet tendeur
Alternateur triphasé
Pompe à liquide de refroidissement - Ventilateur
Pompe de servo-direction
Poulie de renvoi
Compresseur frigorifique
300 Ge
...
Phase de montée de la pression
Dans la phase de montée de la pression, la pression engendrée par le
maître-cylindre de frein est envoyée par
l'intermédiaire des électrovalves ouvertes aux freins de roue.
Unité hydraulique (schéma, établissement de ia pression)
...
