Revue technique automobile Mercedes-Benz Classe G: Evacuation du climatiseur

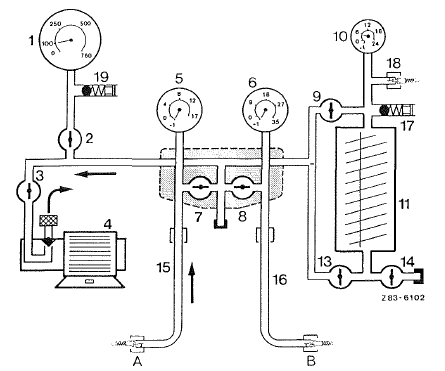

  1. Valve de "service" (côté basse pression)
  2. valve de "service" (côté haute pression)
  3.  vacuomètre
  4.  valve pour le vacuomètre
  5.  valve pour la pompe à vide
  6. pompe à vide
  7. manomètre basse pression
  8. manomètre haute pression
  9. valve pour le manomètre basse pression
  10. valve pour le manomètre haute pression
  11. valve de remplissage en fluide frigorigène gazeux
  12. manomètre pour la bouteiile graduée
  13. bouteille graduée
  14. valve de remplissage en fiuide frigorigène liquide
  15. valve pour la bouteille de réserve de fluide frigorigène
  16.  flexibie (bleu) basse pression
  17. flexibie (rouge) haute pression
  18. valve de décharge
  19. valve de mise hors pression
  20. valve antiretour

Brancher l'appareil de service après-vente aux valves de "service", le système étant sans pression:

  •  enclencher la pompe à vide 4 et ouvrir les valves 3, 7 et 8.
  •  N'ouvrir la valve 2 vers le vacuomètre 1 qu'après qu'une dépression se soit établie dans le système.
  •  Evacuer jusqu'au vide maximal réalisable, au moins toutefois pendant une heure.
  •  Fermer la valve 3, couper la pompe à vide et lire la valeur au vacuomètre 1, et la régler avec l'index fixe.
  •  Après env. 10 Minutes, lire à nouveau la valeur au vacuomètre 1 et la comparer à la valeur mesurée auparavant.
  •  Si la dépression n'a pas diminué de plus de 200 mbar, fermer toutes les valves sur l'appareil de contrôle.
  •  Si la montée en pression est considérable (plus de 200 mbar), contrôler l'étanchéité du climatiseur.
    Remplissage du cylindre en fluide frigorigène
    Valve de "service" (côté basse pression)  valve de "service" (côté haute pression) vacuomètre  valve pour le vacuomèt ...

    Remplissage à neuf du climatiseur
    Valve de "service" {côté basse pression) vaive de "service" (côté haute pression)  vacuomètre  valve pour le vacuom&egra ...
