Revue technique automobile Mercedes-Benz Classe G: Généralités

De série, les véhicules de la série 463 sont équipés de roues-disques de la taille 6 j x 16 h2 avec des pneus 205 r 16.

Si l'on monte ultérieurement des pneus d'une autre des tailles agréées, l'engrenage à renvoi d'angle de la commande du îachymètre sur la boîte de transfert doit être remplacé.

Sur l'engrenage à renvoi d'angle sont poinçonnés le n de pièce mercedes-benz et le rapport de démultiplication.

Les tailles de pneu et de roue-disque agréées au choix sont indiquées dans le tableau sur les tailles de pneu et de roue-disque.

Engrenage à renvoi d'angle (monté sur la boîte de

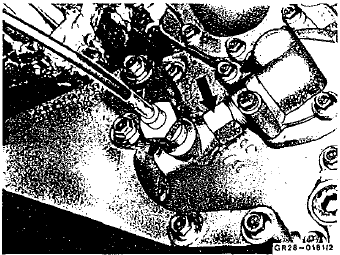

Engrenage à renvoi d'angle (monté sur la boîte de transfert)

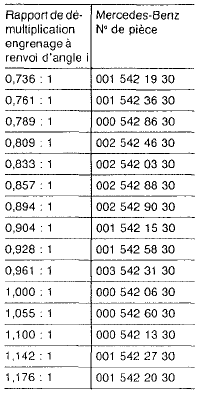

Affectation, engrenages à renvoi d'angle

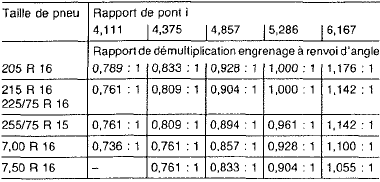

Pneus/rapport de démultiplication pont-engrenage à renvoi d'angle

Pneus

    Roues et pneus
    ...

    Pneus
    Dans ia version spéciale "pneus large 255/75 r 15", afin de conserver le dégagement nécessaire pour l'angle de braquage, le véhicule doit être équi ...
