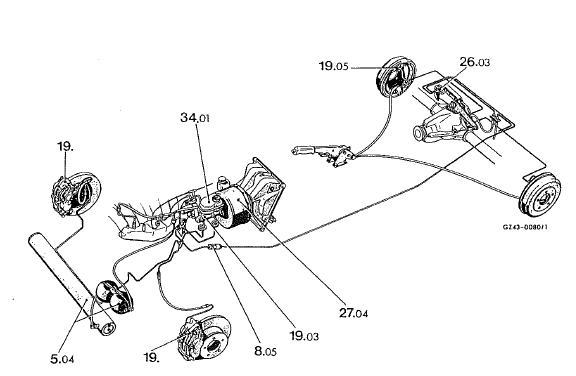

Revue technique automobile Mercedes-Benz Classe G: Schéma de freinage

5.04 Réservoir à dépression

5.04 Réservoir à dépression
8.05 Valve de pression résiduelle
19. Etrier de frein
19.03 Maître-cylindre de frein
19.05 Cylindre de frein de roue, pont ar
26.03 Correcteur de freinage
27.04 Servofrein
34.01 Réservoir de liquide de frein

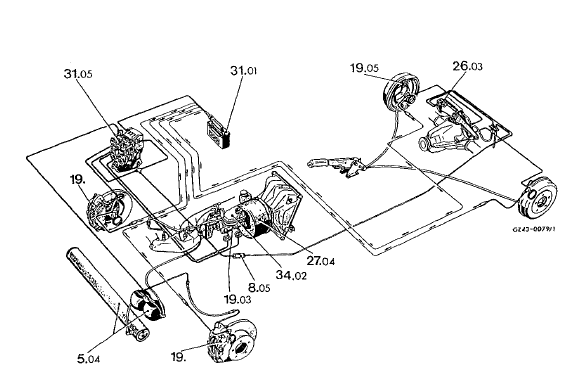

Schéma de freinage pour abs

5.04 Réservoir à dépression

5.04 Réservoir à dépression
8.05 Valve de pression résiduelle
19. Etrier de frein
19.03 Maître-cylindre de frein
19.05 Cylindre de frein de roue, pont ar
26.03 Correcteur de freinage
27.04 Servofrein
31.01 Bloc de commande
31.05 Unité hydraulique
34.02 Réservoir de liquide de frein

    Caractéristiques techniques
    Maître-cylindre de frein Valve de pression résiduelle Disque de frein sur le pont av 1,5 Mm max. Par côté Plaquettes de frein Etrler de frein T ...

    Système antiblocage (abs)
    ...

    D'autres materiaux:

    Evacuation du climatiseur
    Valve de "service" (côté basse pression) valve de "service" (côté haute pression)  vacuomètre  valve pour le vacuomètre  valve pour la pompe à vide pompe à vide manomètre basse pres ...

    Plan d'occupation pour la réglette de branchement sur le bloc de commande de l'abs
    1 Plus depuis le relais de protection 2 excitation pour la valve avant gauche 4 masse pour le capteur avant gauche 6 plus pour le capteur avant gauche 7 plus pour le capteur arrière gauche 9 masse pour le capteur arrière gauche 10 masse pour le bloc de commande 11 plus pour ...
