Revue technique automobile Mercedes-Benz Classe G: Vérificateurs et schémas de branchement

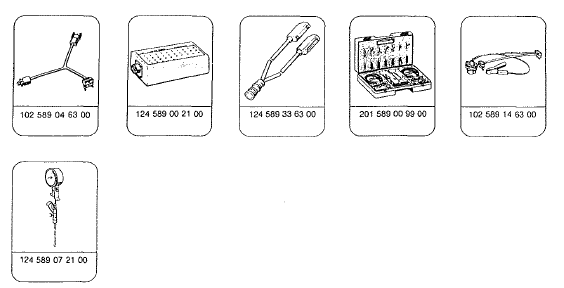

Outillage spécial
Vérificateurs du commerce
Brancher les vérificateurs selon le schéma de branchement

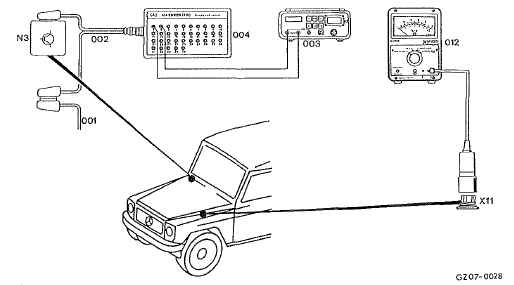

Branchement du vérificateur de réaulation lambda et de la boîte de crises
001 Connecteur, bloc de commande ke
002 câble d'essai 124 589 33 63 00
003 multimètre
004 boîte de prises
012 vérificateur de régulation lambda
N3 bloc de commande du système d'injection ke
X11 connecteur de diagnostic pour 9 broches
Contrôle des composants électriques
-moteur 103
A. Vérificateurs et schémas de branchement
B. Tableaux d'anomalies pour l'affichage de
rapport de détection
C. Programme de contrôle avec la boîte à
prises
...
