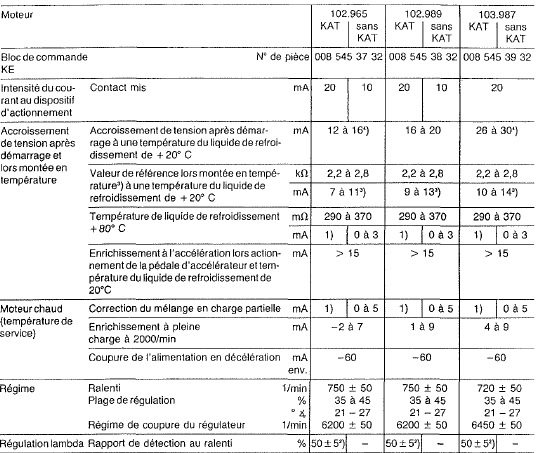

Revue technique automobile Mercedes-Benz Classe G: Valeurs de contrôle et de réglage -moteur 102,103
- Oscillation de l'affichage.
- Contrôler la régulation lambda à 2500/min et lire ea valeur moyenne. Comparer cette valeur à la valeur au régime de ralenti, si nécessaire, corriger le réglage. La valeur moyenne au régime de ralenti ne doit pas différer de la valeur mesurée à 2500/min de plus de +-10. Pour le contrôler, arracher la conduite du régénérateur et la boucher.
- Lire la valeur 60 à 120 secondes après le démarrage.
- Lire la valeur 0 à 20 secondes après le démarrage.
Pressions de carburant - moteur 102, 103

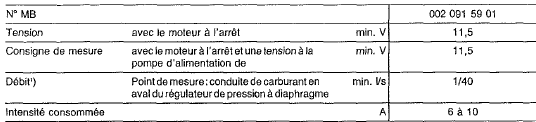

Pompe d'alimentation - moteur 102, 103
- Pour la mesure du débit, le réservoir de carburant doit être au moins à moitié plein.
Injecteurs - moteur 102, 103
Schéma de fonctionnement du système d'injection mécanique/électronique de
carburant
Moteur 102.989 Kat
1 Régulateur de mélange
40 régulateur de pression à diaphragme
55 filtre à carburant
57 accumulateur de carburant
75 réservoir de ...
Contrôle des composants électriques
-moteur 103
A. Vérificateurs et schémas de branchement
B. Tableaux d'anomalies pour l'affichage de
rapport de détection
C. Programme de contrôle avec la boîte à
prises
...
