Revue technique automobile Mercedes-Benz Classe G: Centrale de commande du climatiseur
Coupure de sécurité
Si pendant 0,2 s, le système délecte une différence de régime > 30% entre le compresseur et le moteur, le compresseur frigorifique est débrayé.

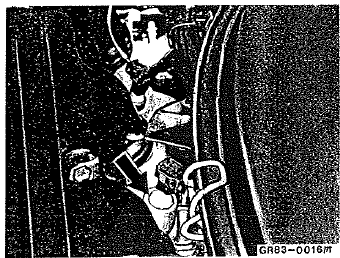

Contact thermostatique
Il régule l'enclenchement et la coupure du ventilateur électrique d'appoint
Moteur 102/103
Moteur 602/603
Point d'enclenchement à température croissante: 100c +- 2 point de coupure à température décroissante: > 93c

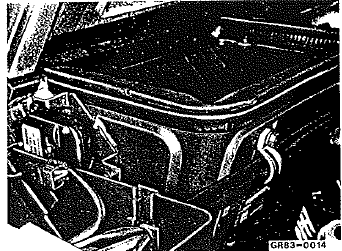

Volet pour recirculation d'air
Fermer le volet d'air pour accélérer le refroidissement ou en cas de nuisance par poussière ou odeurs désagréables.
Nota: commuter le volet à nouveau le plus tôt possible au fonctionnement à l'air frais.

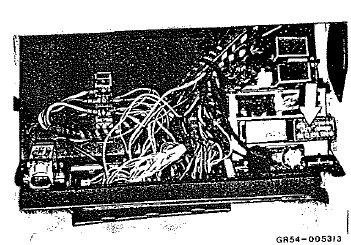

Disposition

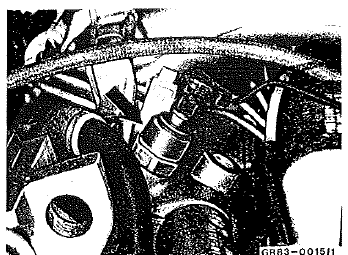

Contact thermostatique
commutateur, fonctionnement avec air en circulation
valve régulatrice d'eau, chauffage
commutateur de soufflante
Compresseur frigorifique
Nippondenso ...
Contrôle visuel
Ee faut effectuer un contrôle visuel au moins avant chaque
opération de maintenance et de réparation sur le
climatiseur.
Lors du contrôle visuel, contrôler les poi ...
