Mercedes-Benz G Class

Revue technique automobile Mercedes-Benz Classe G: Caractéristiques techniques

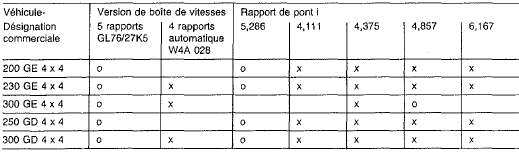

Rapports de démultiplication

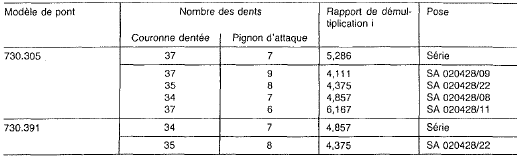

Ensemble pont - boîte de vitesses

Ensemble pont - boîte de vitesses

0 version standard

0 version standard
x option

Capacité

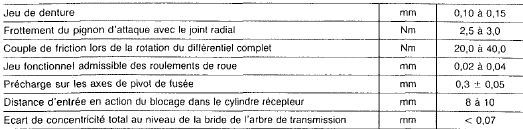

Valeurs de réglage

Valeurs de réglage

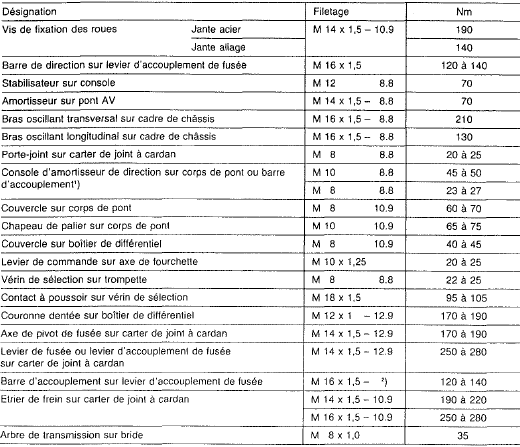

Couples de serrage

Couples de serrage

  1. Serrer l'amortisseur de direction à 20 de braquage à gauche.
  2.  Ecrou bas (dureté 04 2)
    Vue en coupe
    Al 0/3 cs - 1,3 Conduites de freinage  ressort hélicoïdal  amortisseur  cadre de châssis  trompette  demi-arbre de roue  vis de remp ...

    Contrôle de concentricité de la bride
    Valeurs de contrôle Couples de serrage Outillage spécial Outil à réaliser à l'atelier Plaque de base pour chevalet de mesure Matériau: st ...

    D'autres materiaux:

    Contrôle des composants électriques -moteur 103
    A. Vérificateurs et schémas de branchement B. Tableaux d'anomalies pour l'affichage de rapport de détection C. Programme de contrôle avec la boîte à prises 1. À 12. Etapes de contrôle conformément à l'affichage de rapport de d& ...

    Identification dans les schémas de câblage et  les schémas électriques
    Désignations de destination des conducteurs La désignation de la destinalion d'un conducteur renvoie au trajet du courant, sur lequel le câble se poursuit. Par ex.: Les câbles supérieurs se continuent sur les trajets de courant 142, 214, 195. Le câble ...

    Dépose et pose du couvre-bagages
    Dépose : assurez-vous que le couvrebagages 2 est enroulé.  poussez les dispositifs de verrouillage 1 situés de chaque côté du couvrebagages 2 vers le milieu du véhicule.  déposez le couvre-bagages 2 en le faisant pivoter ve ...
