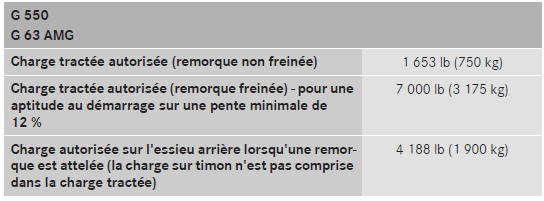

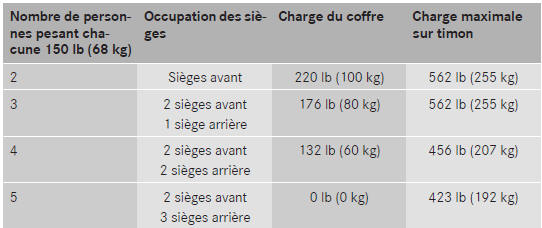

Charge sur timon

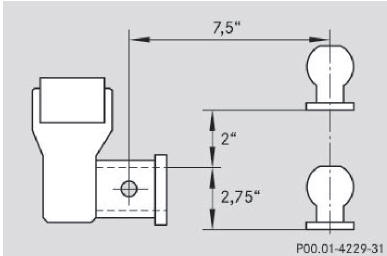

Position de la rotule

Position de la rotule du dispositif d'attelage respectez les cotes indiquées sur l'illustration lorsque vous choisissez une rotule.
Cotes de montageConduite avec l'abs
Quand on contacte l'allumage, une lampe témoin jaune
avec le symbole abs s'allume au lableau de bord et
s'éteint après le lancement du moteur. Si ce n'est pas le
cas, il peu! Y avoir une sous-tension dans le réseau
électrique du véhicule, ou l'alimentati ...
Consignes de sécurité importantes
Attention
si vous ne faites pas effectuer les services de
maintenance prescrits ni les réparations
nécessaires, cela peut entraîner des dysfonctionnements
ou la défaillance de certains systèmes.
Il y a risque d'accident.
Confiez toujours les ...
Plan d'occupation pour la réglette de branchement sur le bloc de commande de
l'abs
1 Plus depuis le relais de protection
2 excitation pour la valve avant gauche
4 masse pour le capteur avant gauche
6 plus pour le capteur avant gauche
7 plus pour le capteur arrière gauche
9 masse pour le capteur arrière gauche
10 masse pour le bloc de commande
11 plus pour ...
