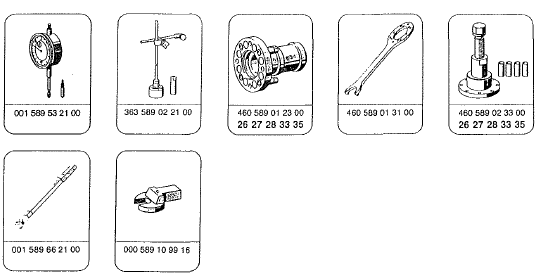

Outillage spécial
Outil à réaliser à l'atelier

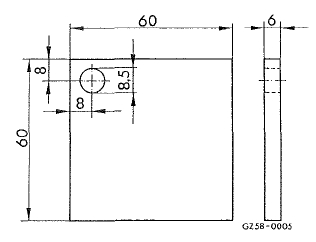

Plaque de base pour le bâti de mesure
Matériau: st 37
Valeurs de contrôle
Couples de serrage
Contrôle
Nota : effectuer ce contrôle en cas de réclamations pour mouvement de nutation aux brides. 1 Désaccoupler l'arbre de transmission et monter ia bride de mesure.
460 589 01 23 00

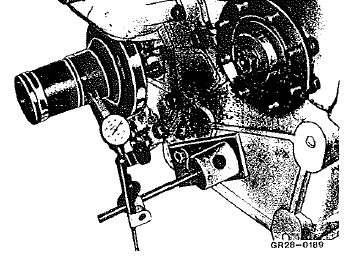

2 Monter le comparateur et le support sur le carter de boîte de vitesses.
001 589 53 21 00
363 589 02 21 00
Nota: pour fixer le comparateur et le support, on peut utiliser la plaque de base (à réaliser à l'atelier). 3 Vérifier que l'écart de concentricité total à la surface de mesure avant est < 0,07 mm.

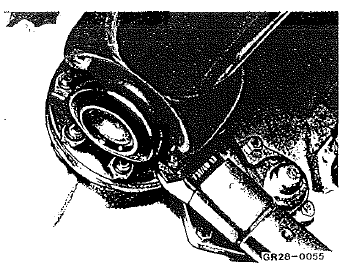

4 Si la dimension n'est pas atteinte, déposer la bride à l'aide de la clé de maintien et de l'extracteur.
460 589 01 31 00
460 589 02 33 00

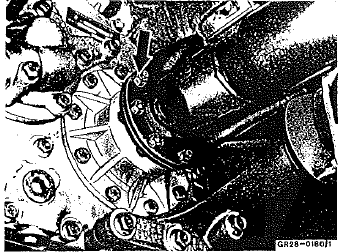

5 Monter la bride à nouveau après rotation de 120
Nota:
Après le refroidissement, serrer l'écrou à 76+_o5 nm.
6 Après le contrôle, freiner l'écrou sur la bride.
7 Accoupler l'arbre de transmission et le serrer à 35 nm.
000 589 10 99 16
001 589 66 21 00
Désactivation et activation du parktronic
Voyant
désactivation et activation du parktronic
Lorsque le voyant 1 est allumé, c'est que le
parktronic est désactivé.
Le parktronic est activé automatiquement
lorsque vous tournez la clé en position
2 dans le contacteur d'allumage.
Tractio ...
Caractéristiques techniques
A = arbre primaire
B = arbre de sortie vers le pont ar
C = arbre de sortie vers le pont av
X = sens de la marche
Nombres des dents
Capacités
Couples de serrage
...
Vue en coupe
Boîte de vitesses à 5 rapports gl 76/27 k-5
Volant à deux masses
embrayage
butée de débrayage
arbre primaire
mécanisme de changement de vitesse,
3e et 4e rapports
pignon de 3e
pignon de 2e
mécanisme de changeme ...
