Revue technique automobile Mercedes-Benz Classe G: Réglage du levier de vitesses au plancher

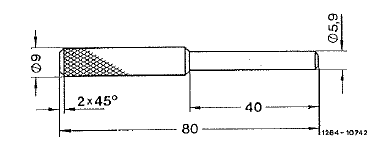

Jet de positionnement

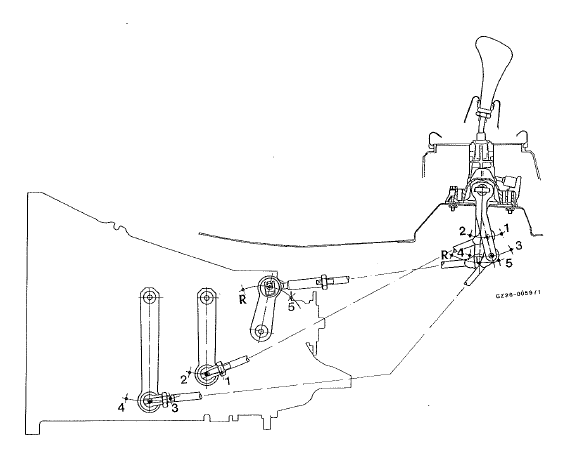

Disposition

Disposition

Réglage

Réglage

Nota: préparer le jet de positionnement selon les dimensions spécifiées.

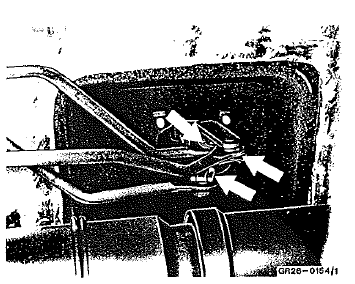

1 Amener la boîte de vitesses au point mort, puis décrocher les tiges de commande au niveau des leviers intermédiaires du levier de changement de vitesses au plancher après avoir retiré ses arrêtoirs.

2 Positionner les trois leviers intermédiaires de changement

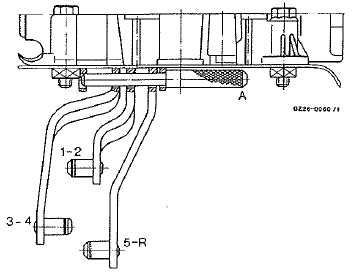

2 Positionner les trois leviers intermédiaires de changement de vitesse en bas sur le levier de vitesses au plancher en introduisant le jet de positionnement (a) dans les alésages à cet effet.

3 Régler les tiges de commande à ia longueur convenable, enfoncer les embouts de tige sans contrainte sur ses tétons des leviers intermédiaires de changement de vitesse, et les freiner avec les arrêtoirs. Ce faisant, les leviers sur la boîte de vitesses ne doivent pas se déplacer de leur position médiane.

Attention !

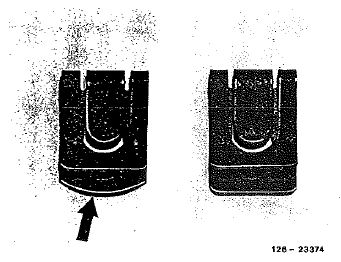

Attention ! N'utiliser que les arrêtoirs avec arrondi (flèche). Si on utilise des arrêtoirs sans arrondi, ils risquent d'être chassés des leviers intermédiaires de changement de vitesse et de provoquer la chute des tiges de commande. 4 Sortir ie jet de positionnement des leviers intermédiaires de changement de vitesse.

5 Contrôler le bon fonctionnement du changement de vitesse, le moteur en marche.

Contrôle de concentricité de la bride

    Montage
    Nota : les cannelures du moyeu du disque d'embrayage sont nickelées, l'arbre primaire ne doit donc pas être graissé. 1 Enciencher le 1er rapport sur la boîte de vitesses. ...

    Contrôle de concentricité de la bride
    Outillage spécial Outil à réaliser à l'atelier Plaque de base pour bâti de mesure Matériau: st 37 Valeurs de contrôle Couples de serrag ...
