Revue technique automobile Mercedes-Benz Classe G: Caractéristiques techniques

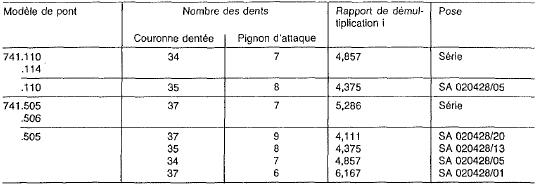

Rapports de démultiplication

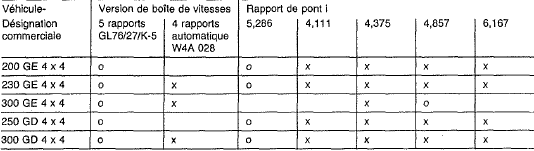

Ensemble pont-transmission

Ensemble pont-transmission

o version de série

o version de série
x option

Capacité

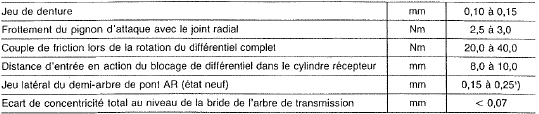

Valeurs de réglage

Valeurs de réglage

  1. Max. 0,5 Mm au bout d'un long kilométrage

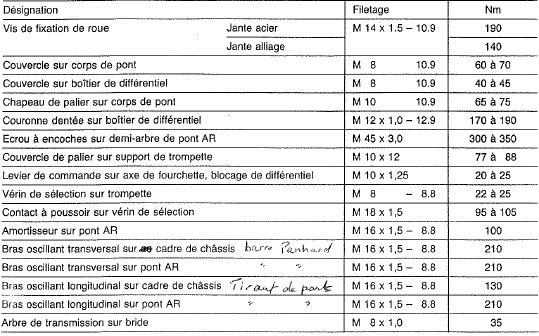

Coupies de serrage

Description du fonctionnement

    Vue en coupe
    Hl 0/11 s - 1,8 Ressort hélicoïdal  amortisseur  ressort auxiliaire de caoutchouc  cadre de châssis pignon d'attaque  bride d'entraînement ...

    Description du fonctionnement - blocage des différentiels
    ...
