Nota : effectuer ce contrôle en cas de réclamations pour mouvement de nutation aux brides. 1 Désaccoupler l'arbre de transmission et monter la bride de mesure.
460 589 01 23 00

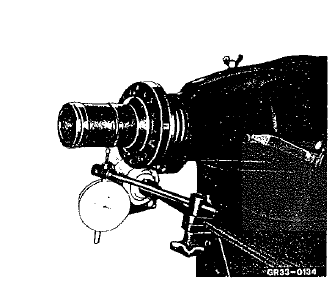

2 Monter le comparateur et le support sur le carter de boîte de vitesses.
001 589 53 21 00
363 589 02 21 00
Nota: pour fixer le comparateur et ie support, on peut utiliser la plaque de base (à réaliser à l'atelier). 3 Vérifier que l'écart de concentricité total à la surface de mesure avant est < 0,07 mm.
4 Si la dimension n'est pas atteinte, déposer la bride à l'aide de la clé de maintien et de l'extracteur.
460 589 01 31 00
460 589 02 33 00
Schéma, circuit de réfrigération
1 Compresseur
1a embrayage
électromagnétique
2 condenseur
3 réservoir
3a filtre-dessiccateur
3b manocontact haute pression
3c manocontact basse pression
3d regard
3e fusible
4 valve d'expansion
5 evaporateur
6 contact thermostatique
6a sonde de températur ...
Edw (alarme antivol et antieffraction)
Activation : verrouillez le véhicule avec la
clé.
Le voyant 1 clignote. Le système d'alarme
est activé environ 15 secondes plus tard.
désactivation : déverrouillez le véhicule
avec la clé.
Si vous n'ouvrez ensuite aucu ...
Système d'alimentation
Schéma des conduites - 200 ge, 230 ge, 300 ge
Valve combinée
filtre de charbon actif *
reniflard
réservoir
conduite d'alimentation
pompe d'alimentation *
reniflard vers l'extérieur
conduite de rég&eacu ...
